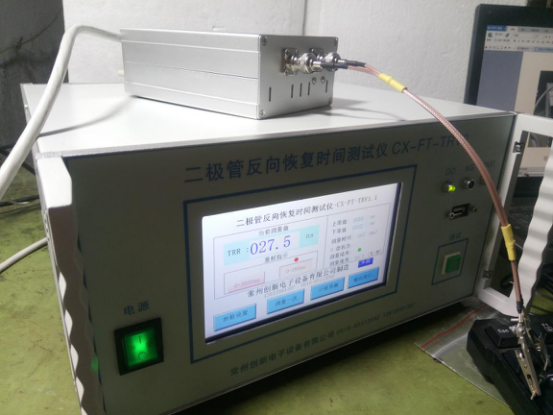

分体式TRR测试仪



二极管分体式（带测试盒）TRR测试仪
            CX-FT-TRV1.1
            使用说明书


       常州创新电子设备有限公司

电话：086-0519-85113592
             13813561387（技术咨询马工）


,一，技术特点：
  1，二极管反向恢复时间测试仪（另外我公司还有用于整流桥的反向恢复时间测试仪，可以设置测量全桥，共阴或共阳的半桥，升级后还可以支持双轨一台仪表相当于两台仪表）采用外接小测试盒，大大缩短了测试线的长度，提高了准确性，测量线采用军标高频线，降低测量线影响。
  2，将数字转换部分全部高度集成化到小测试盒里面，这样无同轴电缆传输高频信号，测试盒送到测量主机的已经是全数字信号，测试盒与主机的连线长短对测量结果无任何影响，标配的测试盒到主机连线为3米线。
  3，测试内部自动分成2档由上限值决定，当上限值小于350ns时仪表切换到0.0-350.0ns量程显示到0.1ns，当上限值大于350ns时仪表自动切换到0-3500ns量程显示到1ns，提高了测量精度与稳定性。
  4，测量值可以进行数字化修正，避免了因为器件离散性或测试线造成的差异。
  5，采用7寸触摸屏作为显示和参数输入人机界面友好使用方便。
  6，可以连接贴片一贯机和轴向一贯机使用灵活。
  7，配置有U盘保存数据版本，为用户选择功能版本，可以把一个班测量的数据全部保存到U盘。
二，电气性能
  1，测试标准，
     IF＝0.5A    IR＝1A     TRR＝0.25A    R＝1Ω


`        0.5A

－0.25A
     1A
                  TRR
正向电流0.5A，反抽电流1A,负载电阻1欧，鉴别点为-0.25v。
2，测量精度
    15~3500nS±3％  ±3ns
 3，电源电压交流220v，平均功耗25w。
三，使用界面说明

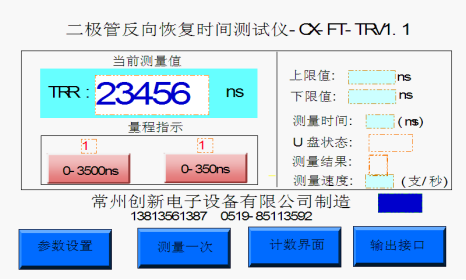

   1，第一页

其中上限值是指当前设置的产品最大允许值可以进入到参数设置页面里设置下面会有介绍，下限值是指当前产品设置的最小允许值可以进入到参数设置页面里设置下面会有介绍，测量时间是指测量一只材料所用的时间值，单位毫秒ms，测量速度是指当前设备运行时测量的速度，单位：只/秒，需要说明的是，测量时间和测量速度都是在联机时候才起作用，对于内部测量无效。

（1）， 按下此键可以进入第二页参数设置页面。

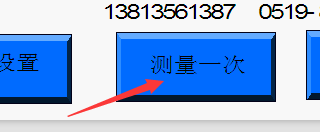

（2）此测量键按动一次就会测量一次

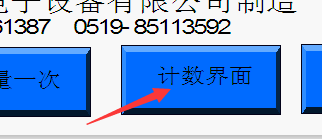

（3）触摸按动后进入计数界面。

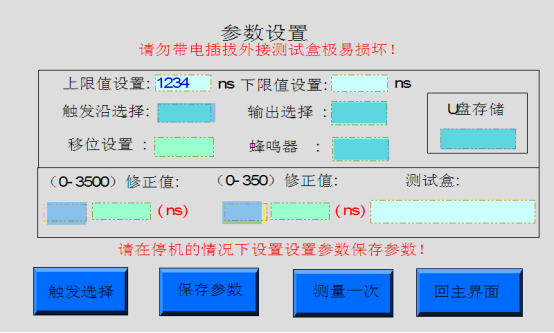

 2，第二页

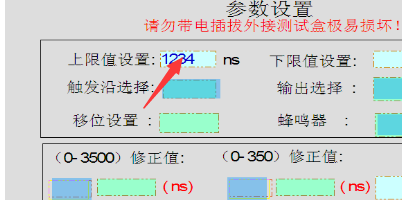

（1）上限值的设置方法，

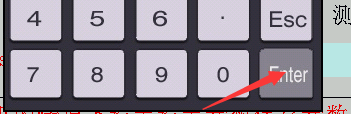

       点击上限值显示框里面的字，将弹出系统键盘如下图


根据需要用小键盘输入想要输入的值，后按动
Enter键确认即可，同样的方法可以设置下限值。
上限值决定仪表用的测量档位，当上限值小于350ns时仪表切换到0.0-350.0ns量程显示到0.1ns，当上限值大于350ns时仪表自动切换到0-3500ns量程。

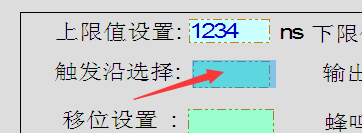

（2）触发沿选择可以选上升沿或者下降沿，表示外接START上升或者下降时候仪表开始测量，设置触发沿方法用触摸笔点击如下图所示位置即可选择

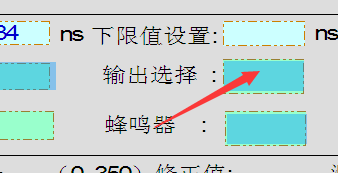

（3）输出选择的含义是，GO的时候输出高或者低电平，NG始终和GO的输出相反，设置方法点击如下图所示位置即可选择。

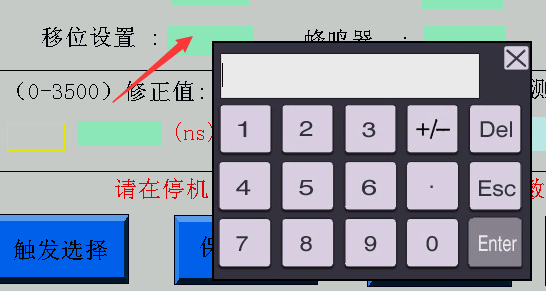

（4）（4）移位选择，点击如下图所示位置，弹出系统键盘，输入移位的数字，按Enter键确认即可

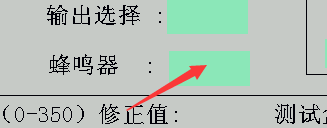

（5）蜂鸣器选择，点击如下图所示位置，可以选择测量时蜂鸣器是打开还是关闭。
（6）U盘存储功能，可以把每次测量的数值保存到U盘里可以用Excel打开无需其它专用软件，打开后可以打印可以利用Excel来统计。此功能为用户选择功能，不是标配。点击下图所示位置后，可以选择：1保存GO数据，2保存NG数据，3保存GO+NG数据，4不保存，点击一次选择一次，
（6）数据的修正分为两个部分，

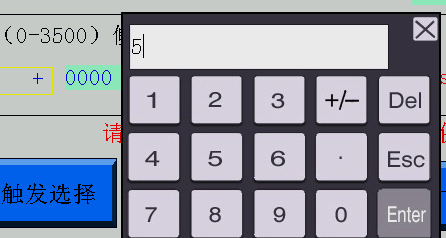

此部分为3500ns修正值设置，点击前面“+”号或者“-”号可以选择测量值“加”修正值，还是测量值“减”修正值，修正值大小设置可以按照下图，点击图示位置，弹出系统键盘，输入修正值后按Enter确认
0.0-350.0的一档修正值设置方法同方法一样相同。

（3）触发信号源选择

触发方式选择按钮，按动后会看到第一页上显示触发源的框内会显示出，内测或者外测，内测即内部自动测量，无需外部测量信号。外测就是和设备联机时候以外部设备的START信号为准，一个信号测量一次。

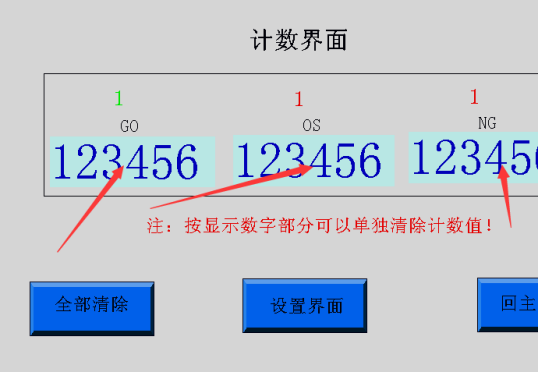

3，计数界面

计数值分3个，点击数字可以单独清零，OS是指开路或者反向的二极管数字。NG是值超出上下限的数字。

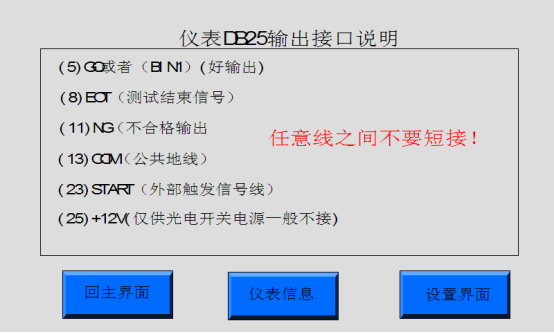

4，输出接口

输出接口输出为集电极开路门，输出的驱动能力为同时输出小于等于1A直流，开路电压最高30v，可以直接连接到PLC的X点或者工控机的输入端。请勿和电源直接连接。
谢谢您的使用，在使用过程中如果有疑问可以致电：13813561387（马工），也可加qq:106474974,或者微信查找手机号码：13813561387,欢迎多提宝贵意见。
