二极管正向浪涌电流发生器(CXLY20-IR)使用说明


CXLY20二极管正向浪涌电流发生器
使用说明书







常州创新电子设备有限公司
           电话：0519-85113592
           彩色电子档说明书加微信 13813561387(技术咨询)
CXLY20二极管正向浪涌电流发生器使用说明
CXLY20浪涌发生器主要用于试验单只二极管承受正向功率电流能力以判断其可靠性，可以用于测试单二极管或桥（我公司还另外有专门检测全波整流桥的仪表，型号为CXQLY2）。
主要特点：采用全数字合成技术，输出波形失真小，输出稳定，高速单片机+触摸屏人机界面友好，由于采用新的合成方法，输出精度高，本仪表输出为高精度恒流，不随外电及负载而变化（注意引出线的平方数也不能太小）。
1． 技术参数：
正弦波电流5.0～400.0A(400A常规的，另外还有800A,1200A，1800A 几款，还可以根据用户要求定制电流)    ±0.8％ 峰值
正弦半波标准包含：0.25ms,0.5ms,0.75ms,1ms,2ms,,5ms,8.3ms,10ms
          (通过仪表的触摸屏可以选择以上标准，如有其它特殊标 准均可定制)
电源    220V±10％   50Hz
功耗    100VA

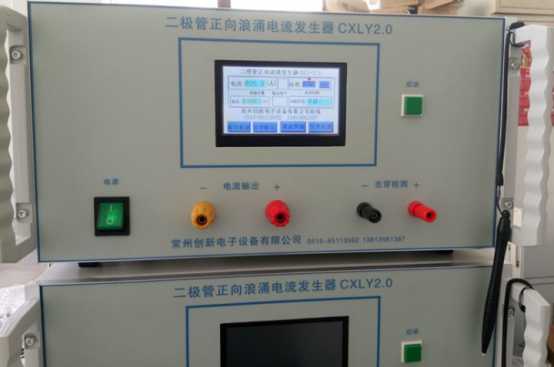

2,面板说明

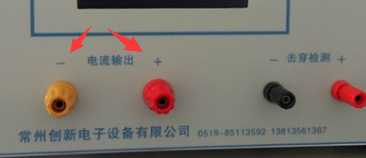

2.1电流输出部分


如上图所示左边黄色接线柱为二极管负极（色环端），右边红色接线柱是二极管的正极，因为电流较大，每次装元件的时候请保持良好接触。
2.2二极管极性判别部分，如下图


此项功能的由于判断电压只有是15v相当于万用表，（采用低电压是为了兼容低压肖特基管一增加通用性）反向电压测量漏电,如果超过第二页设置的漏电值仪表会发出报警，最大测量漏电值为40uA,这种判别只相当于万用表。实际浪涌冲击效果以精密高压判断的请用专业仪表进行判断！！！！

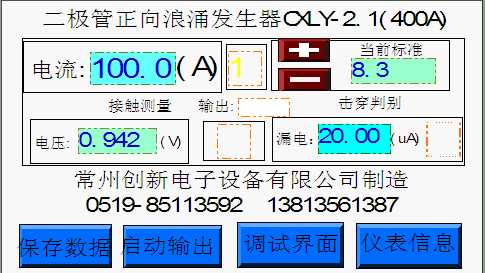

2.触摸屏使用说明




2.1浪涌电流设置

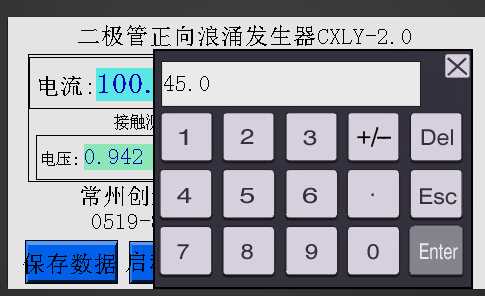

用仪表佩带的触摸笔点电流显示位置文本框，会弹出系统键盘，如下图所示：

请输入您想要设置的电流，如图为45.0A,输入后按Enter 键，为确认，Esc为退出键盘，Del为删除重新输入。
按Enter后，设置的电流就会输入仪表，
如果是临时修改试验用电流，不建议保存数据，只有按仪表启动按钮后，就会按照新的设置电流输出浪涌电流。
如果在设置后按保存数据键，下次开机后就会按照新的电流设置。

2.2 标准的选择
标准有0.25ms,0.5ms,0.75ms,1ms，2ms，5ms，8.3ms，10ms几种选择，通用标准为8.3ms
设置时候只需要按动下图所示的+或者-键。


备注：保存数据键的功能，是针对浪涌电流和标准选择的。
2.3输出指示

浪涌电流正确输出一次，此窗口就会出现绿灯，同时会有蜂鸣器警示报警。
2.5 接触测量


 每次按动输出启动按钮后，仪表会进行一次自动判别，测量一下是否正确放置了二极管，此电压为测量接线柱两端的电压，如果太高或太低，都会说明没有二极管或者放反了二极管或者输出短路了，那样就不会输出浪涌电流。
2.6
最大输出说明：

这里的400A是指本仪表最大峰值电流是400A，本公司还有800A,1200A的规格可供用户选择，后两种价格不一样，如果用户需要其它更多的电流可以协商定制。
 按钮说明：

保存数据，用于永久改变输出浪涌电流或者是测量标准。启动输出，相当于面板上的启动按钮。调试界面，生产仪表的厂家调试用，需要密码启动调试程序，不对用户开放。仪表信息：指仪表的生产信息和厂家的技术咨询资料。

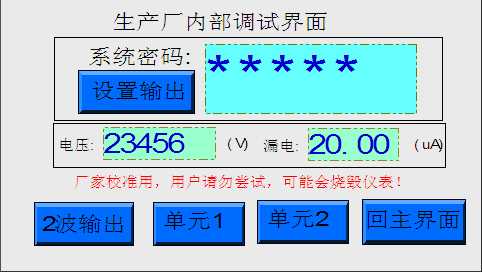

3，第二页说明

系统密码为生产厂家在调试校准的时候用，此密码不对用户开放，用户需要设置的是击穿判定时漏电门限值设置，

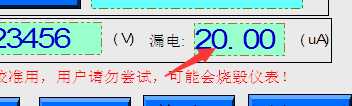

设置方法，用触摸笔点漏电显示窗口，会弹出系统小键盘，请输入正确的漏电值（测量时超过此值仪表会发出报警），最大40uA。其它部分按键均为生产厂家内部使用，不开放。
4，使用方法：
设定电流值，正确放置二极管，按下面板启动键看到输出窗口有绿灯，说明完成一次浪涌输出，如果显示红灯说明二极管放反或者接触不好或者二极管本身是短路或开路的。
试验二极管对环境温度有要求时，应将二极管放入（25摄氏度）恒温箱中进行浪涌试验。
   感谢您使用本公司的仪表，另外本公司还有其它系列仪表，也可根据用户需要定制各种测量仪表，欢迎联系。如技术问题探讨，欢迎致电13813561387，或者按照手机号码搜索微信添加好友。
