全桥/半桥/二极管正向浪涌电流发生器(CXQLY2-800A)使用说明









常州创新电子设备有限公司
   电话：0519-85113592 13813561387 18015052001
       彩色电子档说明书加微信 13813561387(技术咨询)
CXQLY20正向浪涌电流发生器使用说明
CXQLY20浪涌发生器主要用于试验全桥半桥或单只二极管承受正向浪涌功率电流能力以判断其功率和焊接可靠性。
主要特点：采用全数字合成技术，输出波形失真小，输出稳定，高速单片机+触摸屏人机界面友好，由于采用新的合成方法，输出精度高，本仪表输出为高精度恒流，不随外电及负载而变化（注意引出线的平方数也不能太小）。
1． 技术参数：
正弦波电流峰值5.0～800.0A(400A常规的，另外还有1200A，1800A 几款，还可以根据用户要求定制电流)    精度±0.85％ 峰值
正弦半波标准包含：0.5ms,0.75ms,1ms,2ms,,5ms,8.3ms,10ms
          (通过仪表的触摸屏可以选择以上标准，如有其它特殊标 准均可定制)
电源    220V±10％   50Hz
功耗    100VA

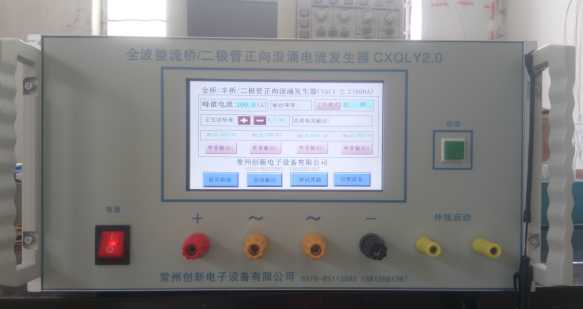

2,面板说明
2.1全桥接法（工作模式设置到-全桥）



全桥使用方法首先把仪表工作模式设置到--全桥，如上图所示左边红色接线柱为桥输出正端，中间两个黄色接线柱是接桥交流端，黑色接线柱为桥负端，因为电流较大，每次装元件的时候请保持良好接触。

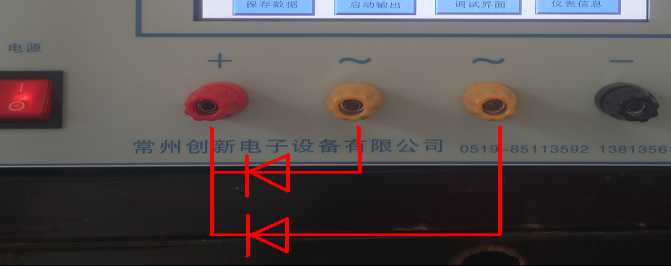

2.2共阴半桥接法（工作模式设置到-共阴半桥）

共阴半桥使用方法，先將仪表工作模式设置到--共阴半桥，按照上图接线即可。

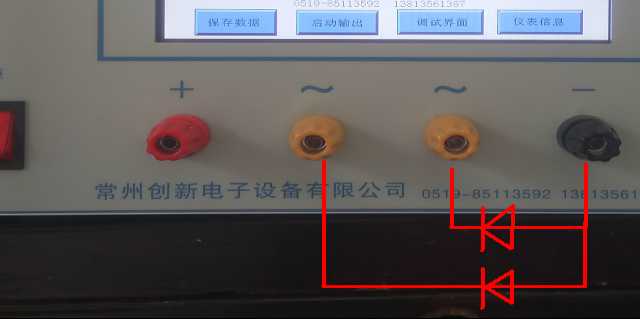

2.3共阳半桥接法（工作模式设置到-共阳半桥）

共阳半桥使用方法，先將仪表工作模式设置到--共阳半桥，按照上图接线即可。

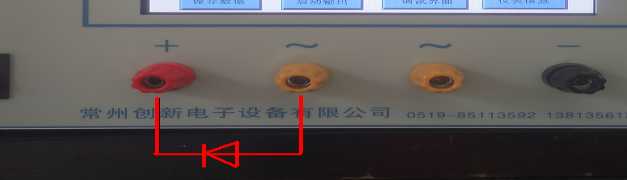

2.3单个二极管接法（工作模式设置到--单二极管）

单个二极管使用方法，先將仪表工作模式设置到--单二极管，按照上图接线即可。

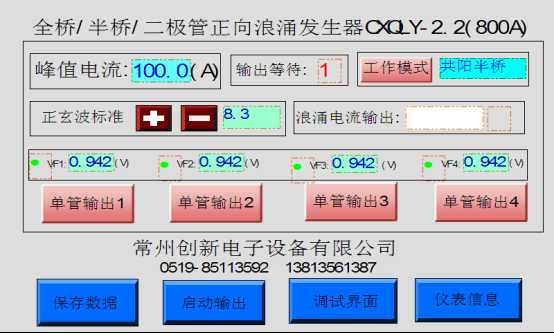

2.工作界面触摸屏使用说明

2.1浪涌电流设置

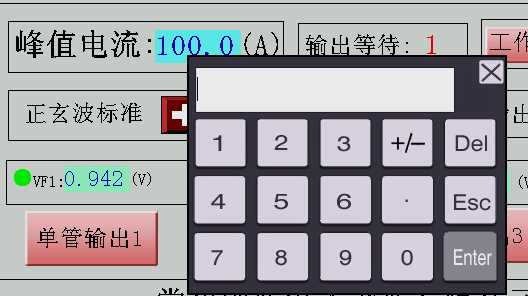

用仪表配带的触摸笔点电流显示位置文本框，会弹出系统键盘，如下图所示：


请输入您想要设置的电流，如图为45.0A,输入后按Enter 键，为确认，Esc为退出键盘，Del为删除重新输入。
按Enter后，设置的电流就会输入仪表，
如果是临时修改试验用电流，不建议保存数据，只有按仪表启动按钮后，就会按照新的设置电流输出浪涌电流。
如果在设置后按保存数据键，下次开机后就会按照新的电流设置。

2.2 标准的选择
标准有0.5ms,0.75ms,1ms，2ms，5ms，8.3ms，10ms几种选择，通用标准为8.3ms
设置时候只需要按动下图所示的+或者-键。


备注：保存数据键同时可以保存标准。
2.3工作模式选择如下图

工作模式选择键如上图，模式有4种：全桥，共阴半桥，共阳半桥，单二极管。请根据实际工作需要予以设置。
2.4输出指示


浪涌实验成功输出一次，此窗口就会出现绿灯，同时会有蜂鸣器警示报警。
2.5 接触测量


 每次按动输出启动按钮后，仪表会进行一次自动判别，测量一下是否正确放置了二极管，以上4个电压分别为4个二极管测量接线柱两端的电压，如果太高或太低（上限值和下限值在调试页里有设置），都会说明没有二极管或者放反了二极管或者输出短路了，那样就不会输出浪涌电流。

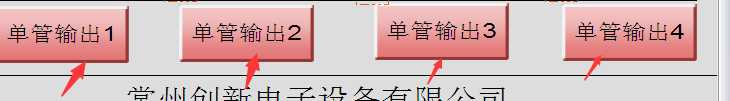

2.6按键说明

以上4个功能键，可以单独对4个工位二极管进行单独浪涌输出试验。
2.7
最大输出说明：

这里的800A是指本仪表最大峰值电流是800A，本公司还有400A,1200A,1800A的规格可供用户选择，后两种价格不一样，如果用户需要其它更多的电流可以协商定制。
 按钮说明：

保存数据，用于永久改变输出浪涌电流或者是测量标准。启动输出，相当于面板上的启动按钮。调试界面，生产仪表的厂家调试用，需要密码启动调试程序，不对用户开放。仪表信息：指仪表的生产信息和厂家的技术咨询资料。

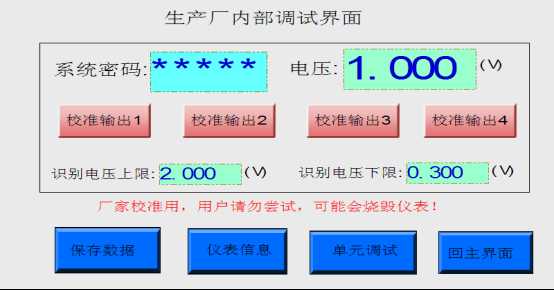

3，第二页说明

系统密码为生产厂家在调试校准的时候用，此密码不对用户开放，用户需要设置的接触识别电压上限和接触识别电压下限值（每次输出前判断是否短路开路的条件）。
设置方法，

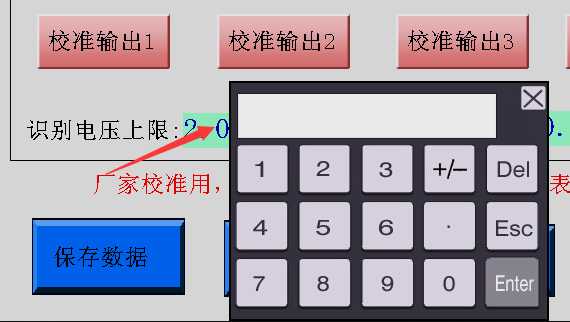

用触摸笔点漏电显示窗口，会弹出系统小键盘，请输入电压值以判断接触可靠性。其它部分按键均为生产厂家内部使用，不开放。
4，使用方法：
4.1根据器件手册设定正弦波浪涌电流值（最大800.0A）。
4.2设置工作模式（全桥，共阴半桥，共阳半桥，单二极管）。
4.3设置标准（常规8.3ms）。
4.4根据工艺要求，选一批器件，有条件的请先用4810看一下器件的硬特性和耐压。
4.5根据工作模式正确放置相应的器件。
4.6按下面板启动键看到输出窗口有绿灯，说明完成一次浪涌输出，如果显示红灯说明二极管放反或者接触不好或者二极管本身是短路或开路的。
4.7全部试样样品实验完毕后，请用图示仪检查浪涌后的效果。
特别提示，每次浪涌实验需要的时间，和设置电流有关，电流越大，做一次时间越长（主要原因是内部电容储能需要时间）。
试验对环境温度有要求时，应将二极管放入（25摄氏度）恒温箱中进行浪涌试验。
