CXMTR20二极管反向恢复时间测试仪表说明书


CXMTR20二极管反向恢复时间测试仪
使用说明书


            常州创新电子设备有限公司
电话：0519—85113592
  技术咨询（微信）13813561387

      CXMTR20二极管反向恢复时间测试仪使用说明
1. 测试条件：
IF＝0.5A    IR＝1A     TRR＝0.25A    R＝1Ω
2. 技术参数：
测量TRR    20~3500nS±5％  ±3个字
    电源   220V±10％    40VA     50／60HZ

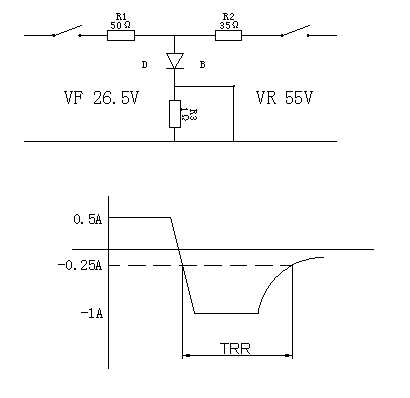

3. 测试原理：


4. 使用方法：

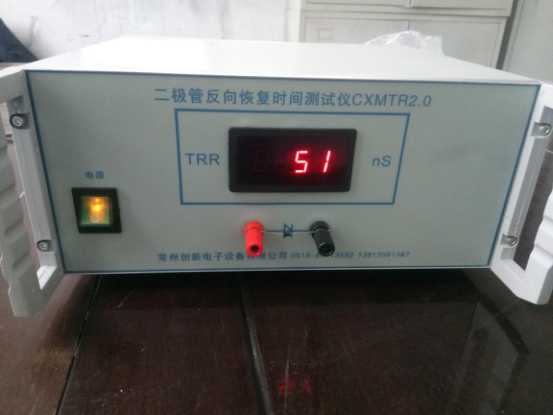

打开电源开关，先预热十分钟以上，将被测二极管放在接线柱上，注意极性不要放反，即可在面板上显示出被测管的反向恢复时间。
特别提示：由于恢复时间是ns级高频参数，用户外接测量线后会引起误差增大，所以尽量用高品质极短线引出，测量时尽量不要用手直接拿二极管，以免人温度影响测量值，部分仪表外接了量程开关，350ns以下请用小量程（选择开关放在下面），超过350ns用大量程（选择开关放在上面）。
可以按照用户要求，增加调节电位器。
本公司还有一款用于测芯片的TRR仪表，触摸屏，数字修正测量值，测量极性可以通过按钮快速转换，采样频率每秒几次可设置。
