CX-AMT3.0热敏电阻测试仪说明书

             CX-AMT3.0热敏电阻测试仪
            使用说明书






      常州创新电子设备有限公司制造
      13813561387  0519-85113592
    QQ：106474974 微信：13813561387


一．主要特点
1.采用4.3寸触摸屏作为人机界面，设置参数方便人机界面友好，内部控制采用高速单片机高位AD，准确快速。外观采用高档铝合金机箱，美观大方。
2.可以设置10个品种产品参数，每个品种参数可以设置20档分类参数，每档都可以单独设置上限和下限值。
3.可以用对比法和直接阻值来测量热敏电阻，对比法用于25摄氏度或者是精度不高的25摄氏度油槽或水槽测量，只要在标准端放置一个标准热敏电阻，仪表根据AD采样值自动推算被测值，直接阻值用于精密的25摄氏度测量元件。
4.每次测量参数可以保存到U盘，可以把参数引入到制表软件进行进一步统计分析（次功能为选项功能，用户在定制购买时需要加以说明）。
二．使用说明

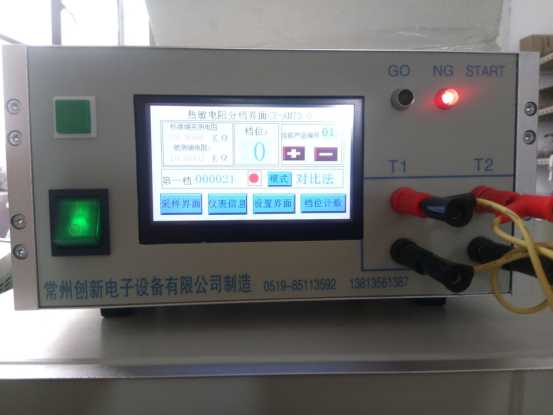

   1.外部接线端说明，
两个红色的接线柱是用于对比法接标准热敏电阻用。



两个黑色接线柱，用于接被测电阻。使用对比法的时候必须要接标准热敏电阻，如果使用标准25摄氏度精密油槽直接阻值方法则只要用下面的被测电阻黑色接线柱即可。

GO,NG指示灯和内部判断标准，都是按照是否是第一档，第一档的就是GO，否则就是NG，在多档测量中，可以直接看档位显示。

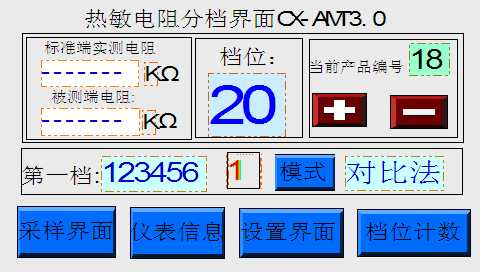

二．主界面说明

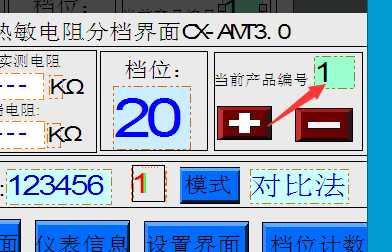

第一步，选择产品参数编号，可以通过+和-两个按钮选择，本仪表可以保存10个产品设置。
这里我们选编号为1第一个产品，

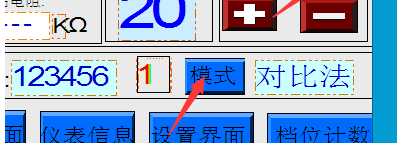

这里可以选择工作测量模式，是对比法还是阻值法。
假如我们选择对比法后，请在先设置好各档参数已经所用档位量程，然后在两个红色的接线柱上方上一个标准的热敏电阻，在两个黑色的接线柱上防水被测的热敏电阻，此刻

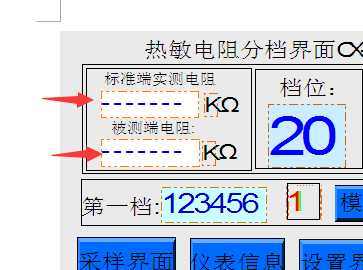

在上图中位置会分别显示标准端的阻值，和被测端的阻值，请务必注意，若选用对比法，被测端的阻值由三部分决定，被测端采样值，标准端采样值和标准端实际25摄氏度的标准值（此数字在设置界面里需要设置），放上被测电阻后，仪表会自动判定档位是哪一档的，1-20。

二．设置界面

厂家内部用的调试密码，不对用户公开。

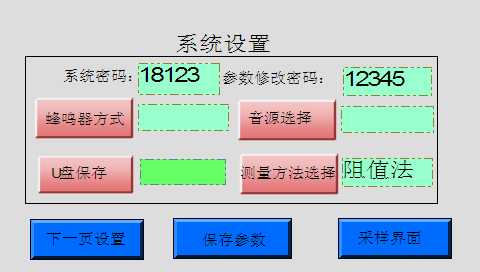

参数修改密码，在具体设置参数的时候必须准确输入密码后才能修改特别提示参数修改密码为“88888”

以上为判断GO和NG测量时候选择，这种测量主要用于出厂检验，只有好和不好两种状态。

以上是参数设置，先设置上页数据修改密码为88888后才能设置本页参数。

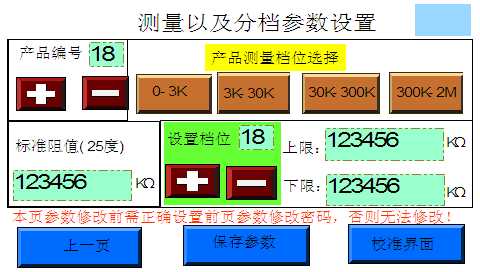

先选择产品编号，譬如1

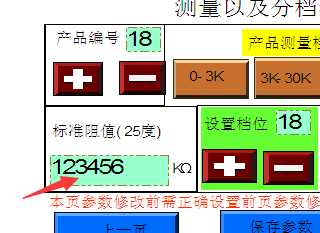

此标准阻值就是在使用对比法时候，放在标准端的标准热敏电阻，在25摄氏度精密油槽里的实际值（不一定是10k或者一个标准的数，只是测值，譬如10.004k之类，因为要找到一个完全标准的热敏电阻有难度），

范围选择按钮其实就是选择恒流源，3k是1mA,30K是100uA,300K是10uA，2M是1uA，必须要选择，否则会引起不测试！选择不一定按照上面的阻值范围，根据需要选择恒流源，譬如测量10k电阻，可以用3k-30k，也可以选用30k-300k，后者电流是10uA,前者是100uA,电流大小会对小芯片有微小的影响。

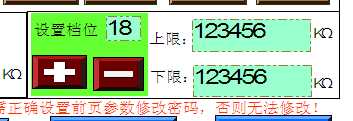

此部分功能为设置1-20档的上限和下限值，仪表内部判定优先权为，1档最高，20档最低

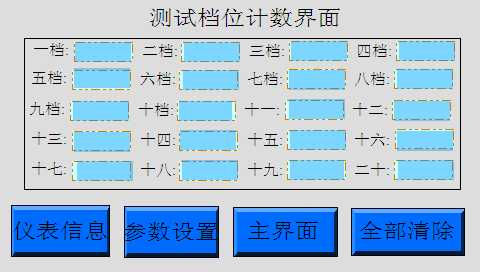

计数界面中，测量的每一档计数值。按动每一档的数字可以单独清楚每一档的数字。
因为仓促，可能有没有说清的功能，您可以通过电话，QQ,微信联系我公司。不到之处敬请谅解。
