CX-0210-V2.0热敏电阻测试仪

CX-0210-V2.0热敏电阻测试仪
使用说明书










           常州创新电子设备有限公司
       电话：0519—85113592，13813561387

   一。CX-0210-V2.0热敏电阻测试仪主要用于热敏电阻的测试（也可用于普通电阻的测量）主要特点如下：
   1，测试精度高可达0.02%（万分之二），由于采用进口24位的采样AD，转换精度高。
   2，采样时间精度可选，测试速度快，仪表测量速度可达10只/秒钟（理论值，具体的速度还取决于设备分割器的动停比例即留给仪表的测试时间以及恒温环境的效果），可以和自动设备连接，用于大规模传感器的生产，也可用于人工检测用，使用非常灵活方便。
  3，较低的温漂，内部采用国内军品级C7的标准电阻做基准。
  4，测试范围大，测试范围100欧-2M欧，涵盖热敏电阻的全系列。
  5，设计采用4.3寸触摸屏，人机界面友好，易于操作。
  6，测试方法灵活，可以用一个标准热敏电阻做对比法（对油槽温度要求低），也可以直接测量阻值分选（对25摄氏度的油槽要求高）。
  7，分选的档位多达8挡（BIN1-BIN8按照百分比）。
  8，分选输出多达8个（BIN1-BIN8），输出端都是开路门可以直接接PLC的X点或24V的气动电磁阀。
  9，分档范围直接采用百分比（市场上热敏电阻成品均是按照百分比确定品质）。
   10，有EOT（测试结束）信号，可以给设备测试结束信号，可以使设备工作快速高效。
 技术指标
      1.测量范围100欧-2M欧。
     2.精度0.02%（保证精度的前提是使用环境的温度和准确选择测
      量量程）
     3.量程选择：0-3000欧，3K-30K,30K-300K,300K-2M
     4.使用环境：25摄氏度，无粉尘
     5.电压单相交流220V，50Hz.
 使用方法以及界面说明。
   1.第一页（开机后画面）

1.1

左边标准电阻窗口显示的是仪表标准端（左测试工位接标准电阻），被测端当前被测电阻值。
1.2


偏差值就是本次测量的偏差百分比，如果当前测量模式是对比法，这个偏差就是指标准电阻端测量值和被测电阻端测量值的误差百分比，如果当前测量方法是阻值法，这个偏差就是当前被测电阻测量值和我们设置界面里标准电阻设置值的偏差百分比。
分选是指本次测量后判断所属档位。
1.3
测量用时是指当前测量一次所用时间，速度就是指当前设备运行测量之速度。
1.4

参数设置即进入参数设置界面，测量一次就是按动一次仪表完成一次测量，计数界面指进入到计数画面，输出接口按动后进入输出接口画面（主要用于联机接线和维护）。

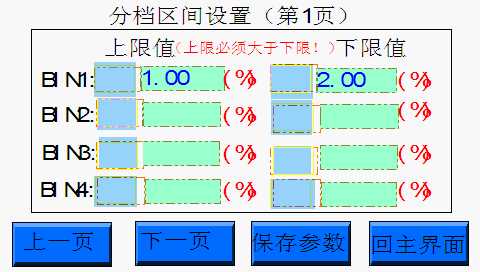

 第二页

此页为设置分档参数之用，分档判别优先权如下，BIN1>BIN2>BIN3>BIN4>BIN5>BIN6>BIN7>BIN8,其中BIN1优先权最高，BIN8最低。

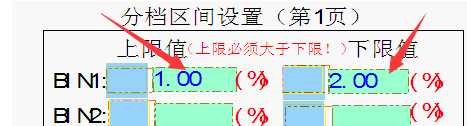

2.1符号设置方法（以BIN1为例，其它方法相同），


用触摸笔点击符号位置，此时符号会按照“+”“-”循环变化选择。

2.2分类百分比设置（单位是百分比%）

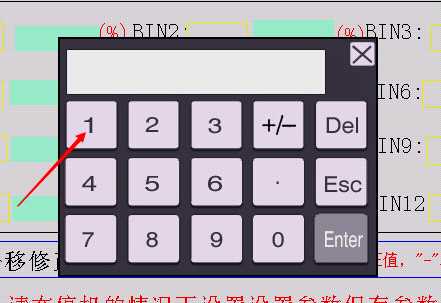

点击百分比数据显示框，会弹出系统键盘，
然后输入需要的数据，例如1.0后按Enter键确认数据。
其它档位以此类推，方法相同。
2.3

特别提示：上限值和下限值分档区间设置，符号可以是“+”“-”任意，上下限可以是正负或者全是正或全是负，上下限数值也可不对称设置，但是必须满足上限值大于下限值！
2.4，所有参数设置完毕后，必须保存参数。

按“保存参数”键，否则关掉电源后，设置的参数还是会恢复到设置前。
 第二页界面

设置方法等同于上一页。
参数设置全部完成后可以点击“保存参数”加以保存。否则重新开机后数据会回到设置前。


 第三页界面
  3.1

测量范围选择（其实就是选择内部恒流源），请按测量产品的规格选择相应的范围，
测量精度选择，其实就是采样时间选择，在速度满足的情况下，尽量选择较高精度。


设置完毕后请保存参数。

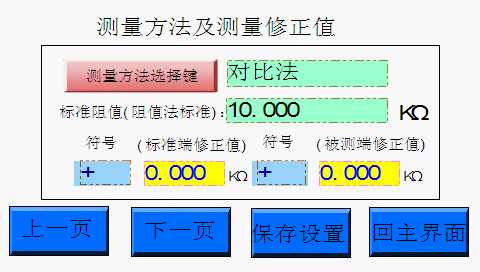

 第四页设置界面

  4.1测量方法有2种
    第一种：“对比法”是指每次T2所测量的结果都是和T1端误差对比得到误差百分比。此测试方法可以用于对油槽温度不是非常苛刻的场所（油槽温度也不能和标准温度相差太大）。
   第二种：“阻值法”是指每次T2所测量的结果都是和如下图所示的标准阻值相比较达到误差百分比（此方法对油槽的要求比较高）。

  “阻值法：时标准阻值设置方法，同前面，点击如上图位置，弹出系统键盘，输入正确值后，按Enter键确认即可。

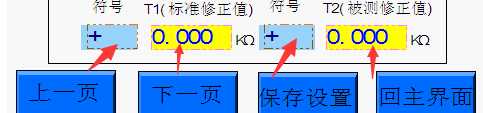

  4.2 测量值的修正方法

如上图所示，T1端为例，符号“+”就是T1端测量值加上后面的数值，假如后面的是0.500K,也就是T1端（标准电阻放置端）显示的数值为测量值+0.500K.
T2端测量修正方法相同。

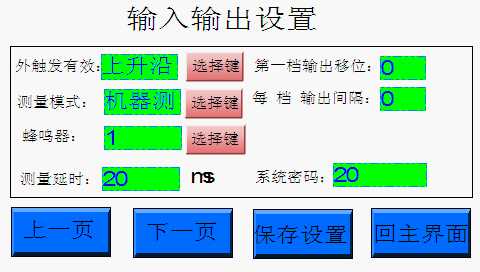

4，第五页设置


4.1


外部脉冲测量信号的有效沿，即是上升沿仪表测量还是下降沿仪表测量，这个根据机械部分的决定，此信号由外部设备提供（START），仪表收到后开始测量。
4.2


测量模式选择，“机器测”表示自动测试，触发信号由外部设备提供和外部同步，“人工测”是作为人工测试仪表或者维修时候使用。
4.3 蜂鸣器选择有“打开”“关闭”两种蜂鸣器选择是每次测量器件蜂鸣器是否发音，可以选择打开或者关闭。
4.4

测量延时是指仪表收到”START”后，延时一段时间开始测量，单位ms。
4.5移位设置

是指BIN1从测量到输出的移位步数，此功能主要是用在没有移位功能的设备上（最大可以设置到200位，使用极为方便），如果设备本身PLC带移位，此处设成0，下面会实例说明。
4.6每挡输出间隔

假如输出间隔“0”，就是BIN2--BIN8的实际输出和BIN1移位步数是一样的，假如设置成“1”，就表示：BIN2输出移位=BIN1输出移位+1；BIN3输出移位=BIN2输出移位+1。。。。BIN8=BIN7+1;此方法适用于，分类电磁铁或者汽缸在不同的工位。
  特别提示：仪表输出是按照BIN1....BIN8顺序排列，不移位时就是同时输出！！！！
4.7

系统密码是生产厂家内部调试用，请勿尝试以免损坏。

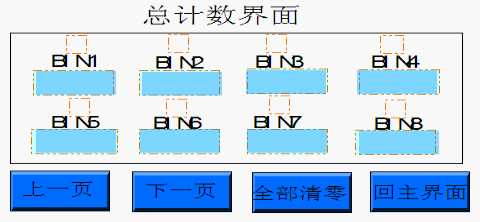

5计数界面：


就是每一档计数，具有掉电包含功能，点击具体没一档的显示数字，可以单独清零没一档数值。

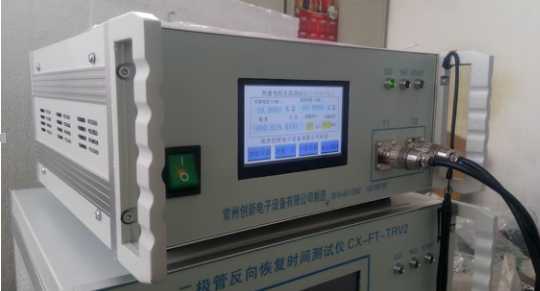

6:前面板说明

GO,NG指示灯，判断标准是是否为”BIN1”,是BIN1挡GO指示灯就发出指示，不是BIN1范围NG指示灯亮，START指示灯是外部触发信号相连，可以看到外部测试信号是否正常。
左边接标准热敏电阻端，右边为被测端，接需要测试的热敏电阻，若使用阻值法，左边端可以不接。

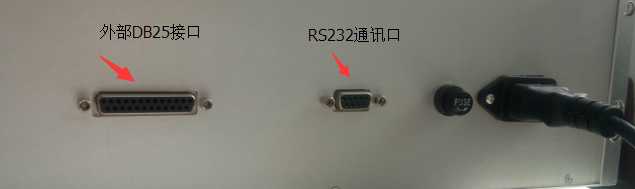

7：仪表接口部分界面。



仪表25芯设备接口定义如下
 脚-----BIN1输出
 脚-----BIN2输出
 脚-----BIN3输出
 脚-----BIN4输出
 脚-----BIN5输出
 脚-----BIN6输出
 脚-----BIN7输出
 脚-----BIN8输出
 (14,15,16,17,18,19,20)脚-----COM
 (21)脚EOT(测量期间为高电平平时是低电平）
 脚START(外部触发信号）
Ȁ؁̀āā
 脚+12v，可以供电给外部光电开关的电源。
“人工测”模式下此接口可以接12vLED指示灯，作为档位快速判别，避免人工测量，此灯为购买选择件。
  操作时候不可以用手直接点击显示屏（主要是防止手上有油或者汗水），请用配套的触摸笔操作！！！
