整流桥二极管反向浪涌SI冲击测试仪

CX-QLY1-AC2整流桥/二极管反向浪涌SI冲击测试仪
使用说明书






          常州创新电子设备有限公司
       电话：0519—85113592，13813561387

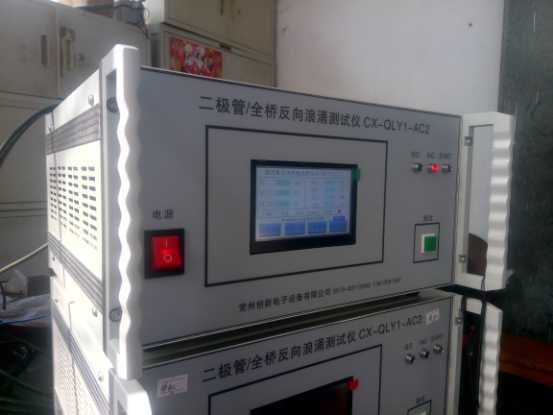

   一。CX-QLY1-AC2整流桥二极管反向浪涌测试仪主要用于对整流桥或二极管进行SI冲击，具有高度集成化，输出电流精度高，输出波形好，有EOT信号可以连接贴片一贯机轴向一贯机，使用简单可靠特点。
一，技术指标
1， 开路电压1800v。
2， SI电流范围1.00mA—15.00mA(1%)（本公司还有另外一款仪表SI电流可以最大达到25.00mA价格略高）
   3，  VR电压设置范围0--1600V（1%）。
   4，  IR漏电测量范围0.0-4.000uA（2%）。
   5，  测试模式为双向或者单向可以设置测量。
6， 电源电压AC220V（10%）50Hz，100w。
二，测量时序及原理。
1. 单向模式：单向只冲击正方向一个方向，适用于单二极管测量，收到启动信号后仪表正向输出SI电流(输出时间为SI_time设置页面里可以设置大小单位ms）àSI_time时间到开始测量SI_U1à延时Wa_time(大小可以设置单位ms)à仪表正向输出VRà仪表测量IR1à测量VR1à判断SImax>SI_U1>SImin方为合格à判断IR1<IR(设置电流上限，设置页面里可以设置)为合格。
2.双向模式：双向可以分别冲击正向和反向两个方向，整流桥AC端冲击测量（本公司还有另外一款仪表四线输出可以分别对整流桥内部四个二极管进行SI电流冲击），收到启动信号后仪表正向输出SI电流(输出时间为SI_time设置页面里可以设置大小单位ms）àSI_time时间到开始测量SI_U1à延时Wa_time(大小可以设置单位ms)à仪表正向输出VRà仪表测量IR1à测量VR1à输出方向转换成反方向输出à反向输出SI电流àSI_time时间到开始测量SI_U2à延时Wa_timeà仪表正向输出VRà仪表测量IR2à测量VR2à判断SImax>SI_U1>SImin与SImax>SI_U2>SImin，判断IR1<IR与IR2<IR为合格。
三， 使用方法以及界面说明。

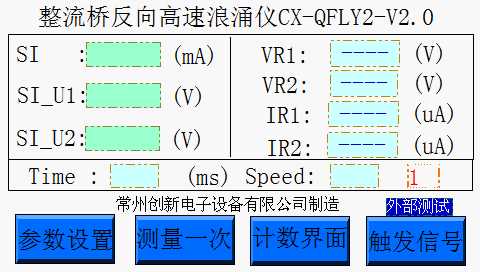

   1.第一页（开机后画面）

1.1 SI为当前反向浪涌电流值，可在设置页面里进行设置。
1.2 SI_U1为正方向SI冲击电流结束前电压值，此电压值必须满足设置页面里SImax>SI_U1>SImin方为合格。
1.3 SI_U2为反方向SI冲击电流结束前电压值，此电压值必须满足设置页面里SImax>SI_U2>SImin方为合格。
1.4  VR1为仪表正向输出的实测电压值，此值应该基本等于设置页面里VR值，IR1为仪表正向测量的漏电值。
VR2为仪表反向输出的实时电压，IR2为仪表反向测量的漏电值。
1.5  Time是指每测量一次用时，单位毫秒（ms）。
1.6  Speed是仪表的当前测量速度，单位（只/秒）。

触发测量信号源选择，可选“内测”“外测”，开机默认是“外测”。

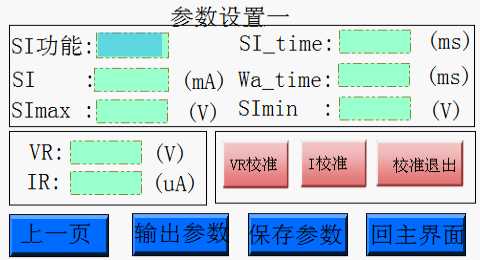

2，第二页，设置画面

2.1 SI功能打开或关闭，点击如图位置可以改变
2.2 SI是指浪涌冲击电流大小，单位mA，设置方法如下：

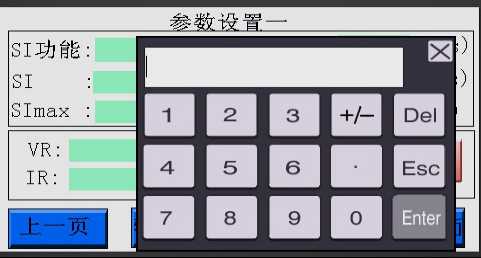

用触摸笔点击SI显示窗口，弹出系统键盘

输入想要设置的SI电流值，譬如：按‘1’‘0’‘.’‘0’按Enter键确认即是10mA，按错键可以用‘DEL’删除。
2.3 VR和IR设置方法同上，点击VR或IR窗口，弹出系统键盘，输入正确的参数。

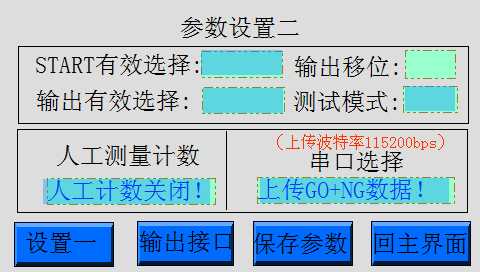

3，第三页‘参数设置二’页面，点击第二页下方‘输出参数’即可进入。


2.3 START有效沿设置，点击如下图位置，可以设置外部触发信号有效沿，

选择范围：“上升沿”“下降沿”。

2.4   输出有效选择，选择范围：“高电平”“低电平”

选择“高电平”就是合格的时候，联机GO信号输出的是高电平，反之是低电平。
2.5   输出移位，是指测量结果和输出结果的位移，范围0-20.
      设置方法，同前，用小键盘输入。

2.6  测试模式可以选择‘单向’和‘双向’
4，第四页计数界面


此页分别记录了，GO,NG,SI_U1,SI_U2，IR1,IR2不合格的数字，按动显示窗口，可以分别清零！！！

4，第五页，输出接口部分，

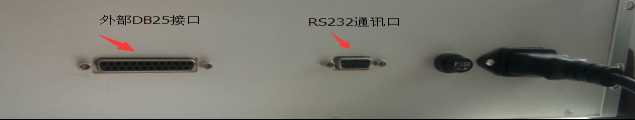

7：仪表接口部分界面。

RS232为仪表输出通讯口，可以上传每次测量数据至电脑，波特率为115200，上传数据可以选择：GO数据或者NG数据或者GO+NG全部数据。

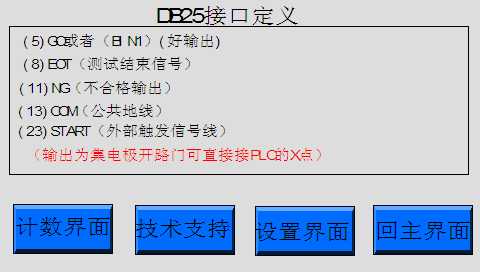

仪表25芯设备接口定义如下
     （5）DB25的5 脚-----GO输出
     （8）DB25的8 脚-----EOT输出
     （11）DB25的11脚-----NG输出
     （13）DB25的13 脚-----COM公共地线
     （23）DB25的23脚----外部START信号输入端
    所有输出为集电极开路门，可以任意接PLC的X点，START可以直接接PLC的Y点。
     由于时间仓促，有不详细之处，敬请指教。

                           常州创新电子设备有限公司
                           0519-85113592  13813561387
