CX-LED-HL-2.0 LED用恒流管测试仪 使用说明书

CX-LED-HL-2.0 LED用恒流管测试仪
使用说明书






           常州创新电子设备有限公司
       电话：0519—85113592，13813561387
                 www.czcxdz.cn


  一。CX-LED-HL-2.0 恒流管测试仪主要用于测量LED灯具恒流二极管,具有使用方便测量精准可靠快速的特点,可以连接贴片一贯机。
一，技术指标
   1，IP电流范围0—250mA（±1.0%）。
   2，Vk(肩电压)测量范围0-250.0V。
   3,Vbmax(最大负载电压)范围0-250.0V.
   4,具有排极性功能,可以连接自动设备.
   5，电源电压AC220V（10%）50Hz，80AV。
二.使用方法以及界面说明。

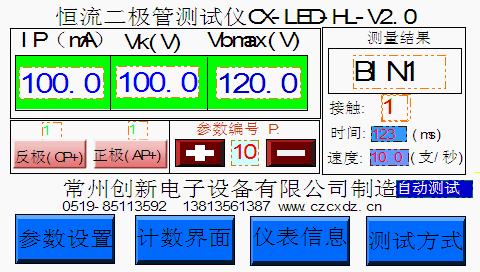

   1.第一页（开机后工作画面）

1.1             IP为测试的恒流值，测试条件电压可以在设置一里面设置,标准为20V。
1.2             Vk为肩电压.
1.3             Vbmax为最大负载电压.
1.4             正极和反极代表本次测量是正极性还是反极性.
1.5             参数编号可以通过”+””-”号来选择,每个编号代表一个测量产品所需要的参数,最大可以设置到10.
1.6             测量结果表示根据测量值判断的档位,本机可以从BIN1-BIN6设置6个档位,同时有6个输出.
没一档的具体设置后面会有介绍.分档的优先权为:BIN1(最大)>BIN2>BIN3>BIN4>BIN5>BIN6>NG.
1.7             接触是指测试刀片是否接触良好,如果亮红灯表示测试刀片有接触不良,应该及时维护.
1.8   Time是指每测量一次用时，单位毫秒（ms）。
1.9    Speed是仪表的自动测量速度，单位（只/秒）。

测试方式选择，可选“自动测试”“按钮测试”，开机默认是“按钮测试”,联机必须使用按钮测试。

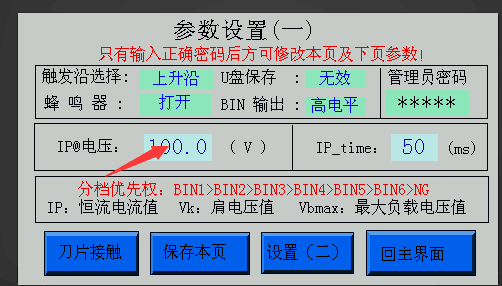

三，第二页，设置画面(点击首页下方参数设置可以进入)

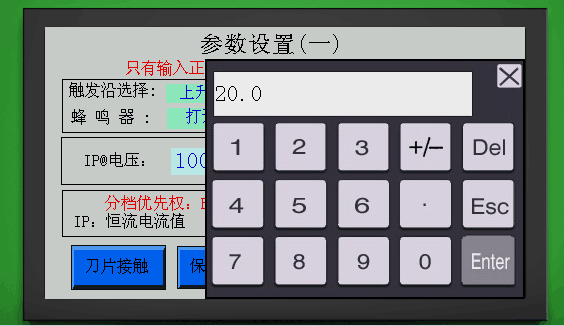

2.1  IP@电压是指测量IP电流的条件,标准为20v,本仪表可以任意设置,范围为0-250V，设置方法如图，用触摸笔点显示窗口，弹出系统键盘


输入想要设置的上限电压值(譬如20.0分别点击2,0,.,0)，按Enter键确认。
2.2  IP_time为测量IP的电压所加的时间,设置范围为最大200ms,由于恒流管是负温度系数器件,
对温度极为敏感,时间长内部发热,所测量的恒流值越小,时间长还将影响测试效率,设置方法如同以上，点击窗口，弹出系统键盘，输入正确的电压按Enter确认.

2.3
触发沿选择,点击如上图所示位置,仪表可以选择外部触发START上升沿或者下降沿有效。
2.4  U盘保存选项目前无效。
2.5  点击蜂鸣器状态窗口，可以选择打开蜂鸣器和关闭蜂鸣器，蜂鸣器打开时，测量完毕如果合格会输出蜂鸣声，
关闭则静音，只有面板指示灯输出合格或不合格。
2.6，  BIN输出选择就是选择有效电平是高电平还是低电平.
2.7,   本页参数设置完毕后请点击下方
      将修改后的参数永久保存到内部.否则关机后新数据会消失.
2.8     点击设置(二)进入第二页设置界面.

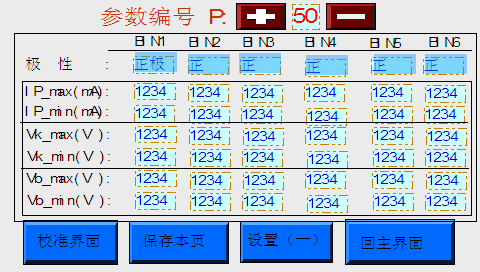

四,设置(二)

4.1参数编号为当前需要设置的产品代号.
4.2 BIN1---BIN6的参数设置
极性,就是指当前BIN为””正极性””还是””反极性””还是”不分”
4.3  IP_max指电流上限值,设置方法为用随机的触摸笔点击显示窗口,
弹出系统键盘,进行修改,后面参数修改为统一操作,不一一介绍.
     IP_min电流下限,  合格的IP为小于等于上限大于等于下限.
     Vk_max肩电压上限.
     Vk_min肩电压下限
     Vb_max最高负载电压上限
     Vb_min最高负载电压下限
     所有参数设置完毕后可以点击保存本页,对修改参数进行保存.

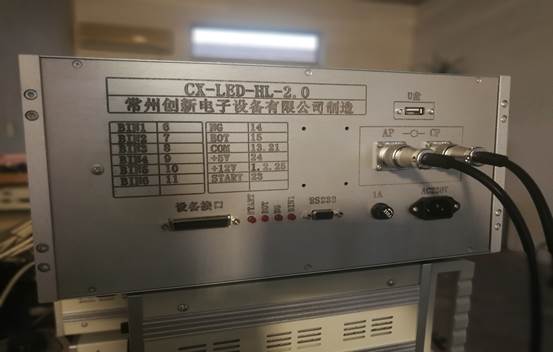

五,后面板接口介绍

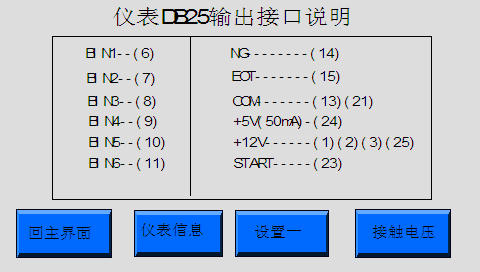

5.1设备接口为连接设备自动测试用

5.2为RS232串口.
5.3 AP,CP为测试航空插头,默认正极性为AP为正.

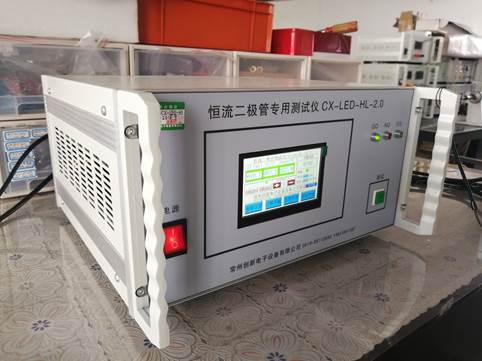

六:面板使用说明

6.1测试按钮为人工测试用,此按钮不会改变后面接口的输出状态!!
6.2GO-合格指示灯
6.3NG-不合格指示灯
6.4OS-开路或短路指示灯




   因为仪表输出有高压，测试请注意安全！
由于时间仓促,难免不妥之处,欢迎来电探讨.
  微信号:13813561387，qq：106474974
 官网：www.czcxdz.cn
               常州创新电子设备有限公司
                 0519-85113592  13813561387
